Зонты вытяжные для вентиляции
Вытяжной зонт размещают над тепловым оборудованием, чтобы организовать улавливание загрязнённого воздуха в составе вентиляционной системы. Сам зонт является элементом комплекса, поэтому его размеры и исполнение должны быть согласованы с источниками тепла, воздуховодами и расчётным воздухообменом
В каталоге ILBICH представлены пристенные, островные и встраиваемые модели. Выбор нельзя сводить к ширине корпуса: важны глубина, способ монтажа, конструкция фильтров и требования проектной документации
- Что учитывают при подборе
- Расположение тепловой линии относительно стены
- Габариты и расстановку оборудования
- Точки подключения к воздуховодам
- Доступ для снятия и очистки фильтров
- Требования проекта вентиляции
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | ЗПВПКП-10/10 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-10/10 с подсветкой | 45 778 ₽ | |
| ЗПВПКП-09/12 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-09/12 с подсветкой | 46 310 ₽ | |
| ЗПВПКП-09/10 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-09/10 с подсветкой | 41 736 ₽ | |
| ЗПВПКП-08/12 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-08/12 с подсветкой | 44 104 ₽ | |
| ЗПВПКП-06/08 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-06/08 с подсветкой | 31 726 ₽ | |
 | ЗПВПК-30/08 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-30/08 | 92 355 ₽ | |

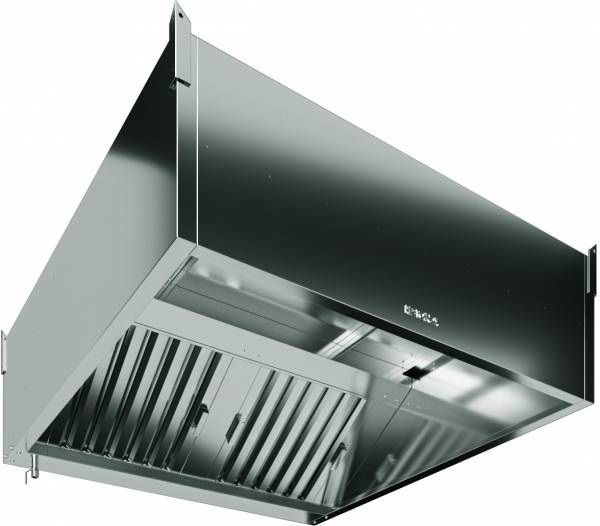

 | ЗПВПКП-08/08 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-08/08 с подсветкой | 37 117 ₽ | |
| ЗПВПК-30/14 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-30/14 | 126 480 ₽ | |
| ЗПВПКП-08/10 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-08/10 с подсветкой | 39 165 ₽ | |
| ЗПВПКП-09/08 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-09/08 с подсветкой | 38 763 ₽ | |
| ЗПВПК-29/14 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-29/14 | 119 366 ₽ | |
| ЗПВПКП-07/08 | RESTOINOX | Зонт приточно RESTOINOX ЗПВПКП-07/08 с подсветкой | 34 596 ₽ | |
| ЗПВПК-30/12 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-30/12 | 114 672 ₽ | |
| ЗПВПК-29/10 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-29/10 | 93 106 ₽ | |
| ЗПВПК-28/10 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-28/10 | 87 416 ₽ | |
| ЗПВПК-29/12 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-29/12 | 106 624 ₽ | |
| ЗПВПК-28/14 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-28/14 | 113 937 ₽ | |
| ЗПВПК-28/12 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-28/12 | 101 293 ₽ | |
| ЗПВПК-29/08 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-29/08 | 85 338 ₽ | |
| ЗПВПК-30/10 | RESTOINOX | Зонт приточно-вытяжной RESTOINOX ЗПВПК-30/10 | 97 618 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Основные параметры должны соответствовать проекту вентиляции и фактической расстановке кухни | ||
|---|---|---|
| Параметр | Что проверить | Практическое значение |
| Исполнение | Пристенное, островное или встраиваемое | Способ размещения над оборудованием |
| Габариты | Ширина, глубина и высота корпуса | Перекрытие рабочей зоны и монтаж |
| Подключение | Расположение и размер патрубка | Согласование с воздуховодом |
| Фильтры | Тип, количество и доступность | Улавливание загрязнений и обслуживание |
| Материал | Исполнение корпуса и рабочих элементов | Уход в условиях профессиональной кухни |
| Монтаж | Крепления и допустимое положение | Надёжная установка по проекту |
| Производительность системы определяют расчётом, а не только размерами зонта | ||
Выберите исполнение под планировку кухниПристенная и островная установка
Пристенный зонт используют над оборудованием у стены, а островной размещают над центральной линией. Контур, высота монтажа и подключение должны соответствовать проекту вентиляции
- Согласуйте до заказа
- Тип и размеры теплового оборудования
- Положение линии относительно стен
- Высоту помещения и трассу воздуховода
- Расчётный расход воздуха
- Доступ для обслуживания фильтров
Пристенное исполнение
Размещается над тепловой линией у стены и подбирается по проектным размерам
Островное исполнение
Рассчитано на центральную расстановку оборудования и доступ к рабочей линии с разных сторон
ВниманиеНе выбирайте зонт без расчёта системы
Даже крупный корпус не гарантирует эффективный отвод воздуха, если неверно рассчитаны расход, сопротивление сети или приток. Ошибки проектирования могут ухудшить условия на кухне и усложнить обслуживание
- Обязательные исходные данные
- Тепловыделения установленного оборудования
- План помещения и расположение рабочих зон
- Параметры вытяжной и приточной систем
- Схема воздуховодов и точки подключения
Подбор, монтаж и подключение выполняют по проектной документации и требованиям к конкретному объекту
Как подобрать вытяжной зонт
Перед сравнением моделей подготовьте план кухни, перечень теплового оборудования и параметры вентиляционной системы. Затем сопоставьте варианты в каталоге ILBICH по исполнению, размерам, подключению и конструкции фильтров
- Что передать для подбора
- Тип зонта: пристенный, островной или встраиваемый
- Размеры тепловой линии
- Расчётные параметры воздухообмена
- Место и размер подключения
- Ограничения по монтажной высоте
Если часть данных ещё не определена, сначала согласуйте проектное решение, а затем выбирайте конкретную модель
Чем пристенный зонт отличается от островного
Пристенный рассчитан на размещение у стены, островной — над отдельно стоящей тепловой линией
Можно ли выбрать зонт только по ширине плиты
Нет, учитывают всю тепловую линию, глубину, размещение, высоту монтажа и расчёт вентиляции
Нужен ли приточный воздух
Работа вытяжной системы должна быть согласована с организованным притоком по проекту помещения
Что проверить перед заказом
Исполнение, габариты, патрубок, фильтры, крепления и соответствие проектным параметрам
