Холодильные камеры
Холодильная камера — это ограждающая конструкция, которую связывают с температурной задачей, объёмом продукции, грузооборотом и холодильной машиной. В ассортимент входят комплекты разных размеров: перед выбором нужно проверить внутреннюю геометрию, толщину панелей, пол, дверной блок и место монтажа
В каталоге ILBICH широко представлены сборно-разборные камеры из панелей толщиной 80 и 100 мм, преимущественно с глухой распашной дверью и выносным агрегатом. Камера и холодильная машина образуют систему, поэтому производительность холодоснабжения нельзя определять только по внешним габаритам
- Исходные данные для камеры
- Температура хранения и тип продукции
- Суточная загрузка и частота открывания
- Внутренний объём со стеллажами
- Условия помещения и место агрегата
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

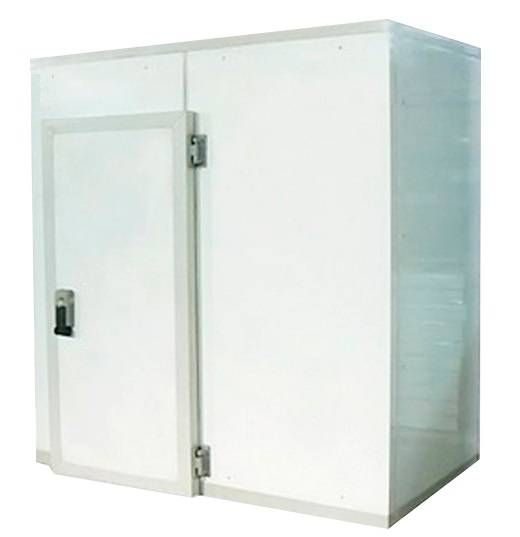

 | — | Профхолод | Камера холодильная Профхолод ХК 5, 3 | По запросу | |
| — | Профхолод | Камера холодильная Профхолод ХК 2, 5 | По запросу | |
| — | Профхолод | Камера холодильная Профхолод ХК 13, 9 | По запросу | |

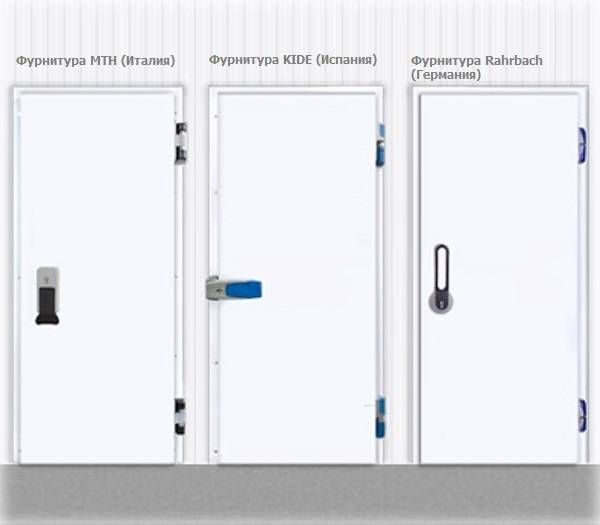

 | — | Профхолод | Блок дверной для камеры Профхолод 1200x2200 (80мм) | По запросу | |
| — | Профхолод | Камера холодильная Профхолод ХК 16, 8 | По запросу | |
 | — | Север | Камера холодильная Север 7 м3 (2, 26x4, 06 м) | По запросу | |
| — | Профхолод | Блок дверной для камеры Профхолод 1200x2000 (80мм) | По запросу | |
| — | Профхолод | Камера холодильная Профхолод ХК 11, 1 | По запросу | |

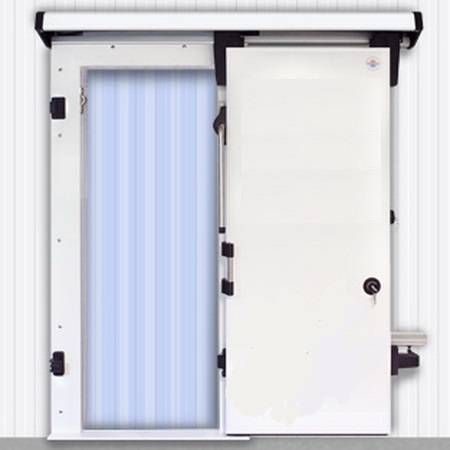

 | — | Профхолод | Профхолод с дверью распашной С дверью распашной | По запросу | |
| — | Профхолод | Камера холодильная Профхолод ХК 19, 7 | По запросу | |
| — | Профхолод | Профхолод с дверью откатной 2400x2400 С дверью | По запросу | |

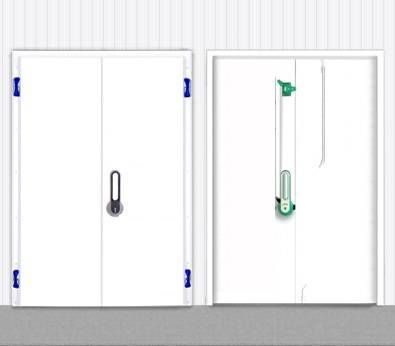

 | — | Профхолод | Блок дверной Профхолод с дверью распашной | По запросу | |
| — | Профхолод | Блок дверной для камеры Профхолод 2400x2200 (80мм) | По запросу | |
| — | Профхолод | Блок дверной для камеры Профхолод 1200x2100 (80мм) | По запросу | |
| — | Профхолод | Блок дверной для камеры Профхолод 3000x2600 (80мм) | По запросу | |
| — | Профхолод | Блок дверной для камеры Профхолод 3000x2000 (80мм) | По запросу | |
| — | Профхолод | Блок дверной для камеры Профхолод 3000x2400 (80мм) | По запросу | |
| — | Профхолод | Блок дверной для камеры Профхолод 2400x2600 (80мм) | По запросу | |
| — | Профхолод | Профхолод с дверью откатной 2400x2000 С дверью | По запросу | |
| — | Профхолод | Блок дверной для камеры Профхолод 1800x2600 (80мм) | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Характеристики следует сопоставлять с задачей, условиями объекта и данными выбранной модели | ||
|---|---|---|
| Критерий | Что проверить | Практическое значение |
| Размер | Внешние и внутренние габариты комплекта | Определяет полезный объём после размещения стеллажей и проходов |
| Панели | Толщина и материал обшивки | Связаны с теплоизоляцией и условиями эксплуатации |
| Пол | Наличие пола и допустимая нагрузка | Важен для тележек, паллет и низкотемпературных режимов |
| Дверь | Размер проёма, направление открывания и количество дверей | Должна пропускать груз и не конфликтовать с проходом |
| Агрегат | Выносное холодоснабжение и место оборудования | Требует расчёта мощности, трасс и отвода тепла |
| Монтаж | Ровность основания, высота помещения и доступ к сборке | Проверяется до доставки крупного комплекта |
| Точные значения, комплектность и ограничения проверяйте в карточке конкретной позиции | ||
Разделите средне- и низкотемпературные задачи
Температурный режим влияет на панели, пол, дверь и подбор холодильной машины. Зафиксируйте температуру продукта при загрузке, время выхода на режим и допустимые колебания
- Для расчёта нужны
- Заданный диапазон
- Температура входящего продукта
- Часы и частота загрузки
Планируйте кубометры вместе со стеллажами
Геометрический объём уменьшается после установки стеллажей и формирования проходов. Проверьте высоту верхней полки, ширину рабочего коридора и свободное пространство вокруг воздухоохладителя
- На плане покажите
- Габариты стеллажей
- Маршрут тележек
- Максимальную высоту груза
Проверьте основание и монтажные проходы
Для сборки нужны ровная площадка, запас по высоте и возможность занести панели. Отдельно определяют место агрегата, трассу, дренаж и доступ сервисного специалиста
- До поставки
- Измерьте дверные проёмы
- Проверьте уровень пола
- Согласуйте инженерные точки
ВажноКомплект камеры не заменяет расчёт холодоснабжения
Одинаковый объём может требовать разной мощности из-за температуры продукта, режима открывания и условий помещения
- Необходимые исходные данные
- Продукт и оборот
- Температура внутри и снаружи
- Режим загрузки и двери
Холодильную машину, воздухоохладитель и автоматику выбирают по исходным данным объекта и документации оборудования
Камера как рабочее пространствоЧетыре элемента проекта
Полезный объём формируют не панели сами по себе, а план хранения, проходы, дверь и расположение воздухоохладителя
- Внутри нужно разместить
- Стеллажи или паллеты
- Рабочий проход
- Зону движения воздуха
- Освещение и защиту элементов
Панельный контур
Размер и толщина панелей выбираются под температурную задачу и условия помещения
Дверной блок
Ширину проёма и сторону открывания сопоставляют с тарой, тележками и маршрутом загрузки
Хранение внутри
Стеллажи размещают с проходами и свободными зонами для циркуляции воздуха
Холодильная система
Воздухоохладитель и агрегат подбирают расчётом с учётом теплопритоков и загрузки
Согласуйте камеру как единый холодильный комплекс
Выберите подходящие габариты и исполнение панелей, затем проверьте дверь, пол и совместимость с рассчитанной холодильной системой
ILBICH поможет сопоставить комплекты каталога с планировкой и технической задачей объекта
Чем камеры с панелями 80 и 100 мм отличаются
Толщина влияет на теплоизоляцию, но выбирать её нужно вместе с температурным режимом и условиями объекта. Ориентируйтесь на документацию конкретного комплекта
Входит ли холодильный агрегат в комплект
В каталоге многие камеры указаны с выносным типом агрегата, однако фактическую комплектность необходимо проверять в карточке позиции
Как рассчитать размер камеры
Начните с максимального запаса, габаритов стеллажей, проходов и свободных зон для воздуха. Внешний объём не равен полезному складскому объёму
Нужен ли пол
Это зависит от исполнения камеры, температуры и основания. Наличие пола и допустимую нагрузку уточняют для конкретной модели
Что измерить перед монтажом
Площадку, высоту помещения, пути заноса панелей, дверные проёмы, расстояние до инженерных точек и место оборудования
